機構穩定、安全可靠,不用另設機房井道并且拆裝方便、搬運靈活性強等優點,尤其在減輕施工人員的勞動強度、加快工程進度,提高工作效率中,起到明顯的作用。
施工升降機(亦稱外用電梯,簡稱升降機)廣泛適用于人員及物料垂直升降運輸。在工業或民用建筑、大型橋梁、豎井中,均為不可缺少的良好運輸設備,作為永久或半永久性的還可用于倉庫、高塔等不同場合。該產品較之其它提升機構穩定、安全可靠,不用另設機房井道并且拆裝方便、搬運靈活性強等優點,尤其在減輕施工人員的勞動強度、加快工程進度,提高工作效率中,起到明顯的作用。

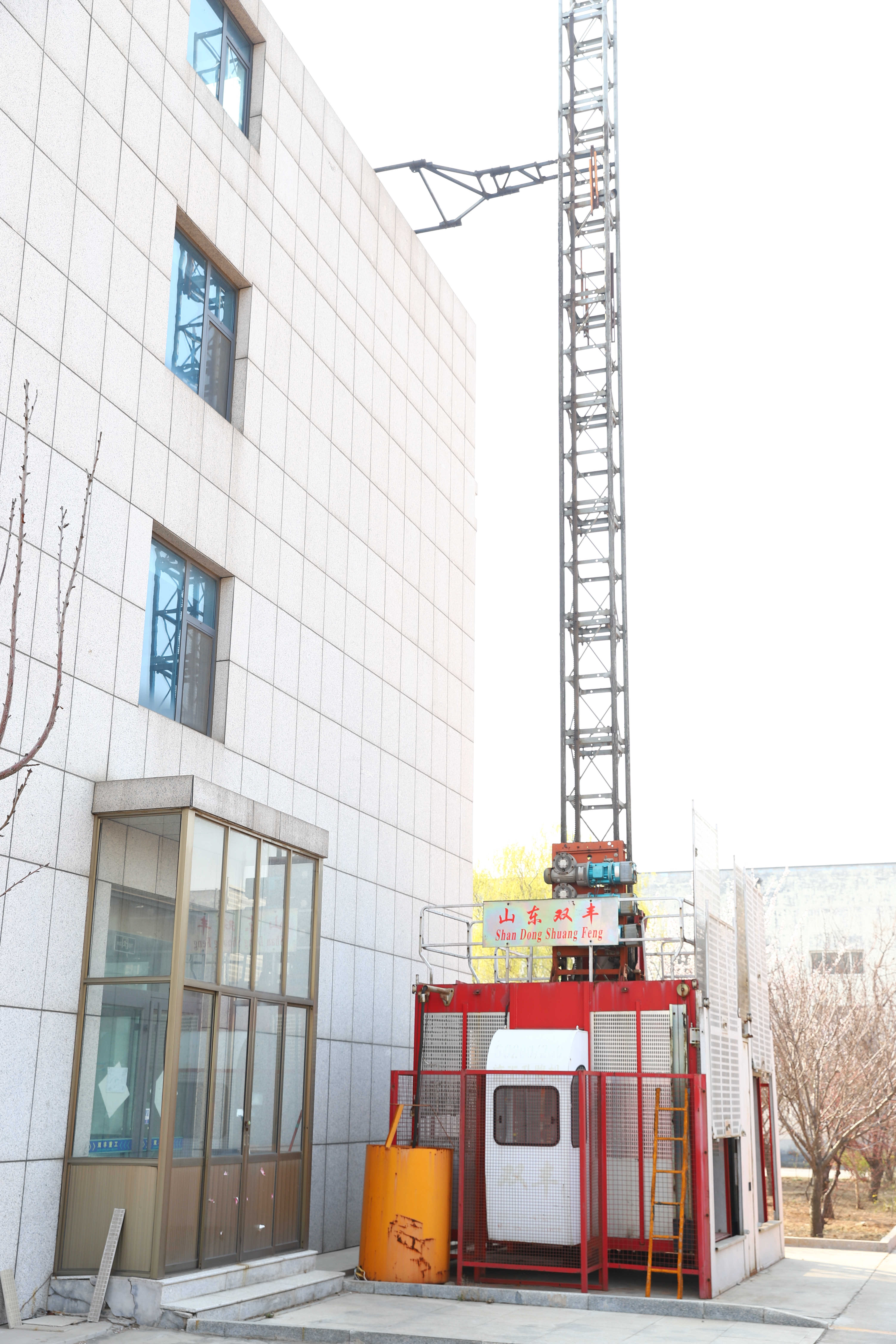

SC200型建筑施工升降機是山東雙豐重工機械有限公司研究設計的新產品。該機設計合理,結構新穎,運行平穩,安全裝置齊全可靠,安裝維修方便,主要有以下特點:
傳動機構采用三電機驅動形式,使齒輪齒條受力均勻,安全平穩。
保證升降機安全運行,電路中設置了過載、限速等安全開關,當運行中發生上述情況時,升降機立即自動避免發生意外事故。吊籠上各門亦均有限位開關,當任何一門有異常開啟時,吊籠均不能啟動或立即停止運行。
每臺吊籠均配備防墜安全器,能十分有效防止吊籠墜落,確保升降機安全可靠的運行。
升降機電控系統線路簡單,便于操縱及維修保養,且可靠。升降機正常運行時,可在吊籠內用手柄或按鈕操縱升降機運行,在任何需要停車的位置上可隨時停車,在上下終端站,上、下終端限位開關控制自動停車,如果上下終端限位開關因故障不起作用時,升降機上設置的極限開關可及時切斷電源使其制動。
鋼結構設計經過科學及嚴密的計算,達到了結構合理、強度可靠、重量輕的要求。
升降機可利用吊籠上的吊桿自行安裝或拆卸導軌架。其余的各部分均可方便的安裝及拆卸,零部件也易于更換。
2、技術性能參數
型 號 性 能 參 數 | SC200 | |
額定載重量(Kg) | 2000 | |
額定乘員數(人) | 20 | |
額定起升速度(m/min) | 34.4 | |
最大起升高度 | 150 | |
導軌架尺寸 | 0.65×0.65×1.508 | |
吊籠尺寸 | 3X1.5X2.3 | |
電動機 | 型 號 | YZZ132M-4 |
功率(KW) | 11×3 | |
減速機 | 中心距 | 125 |
傳動比 | 1:16 | |
安全器 | 形 式 | 漸進式 |
動作速度m/min | 60 | |
制動力矩(N.m) | ≥4000 |
