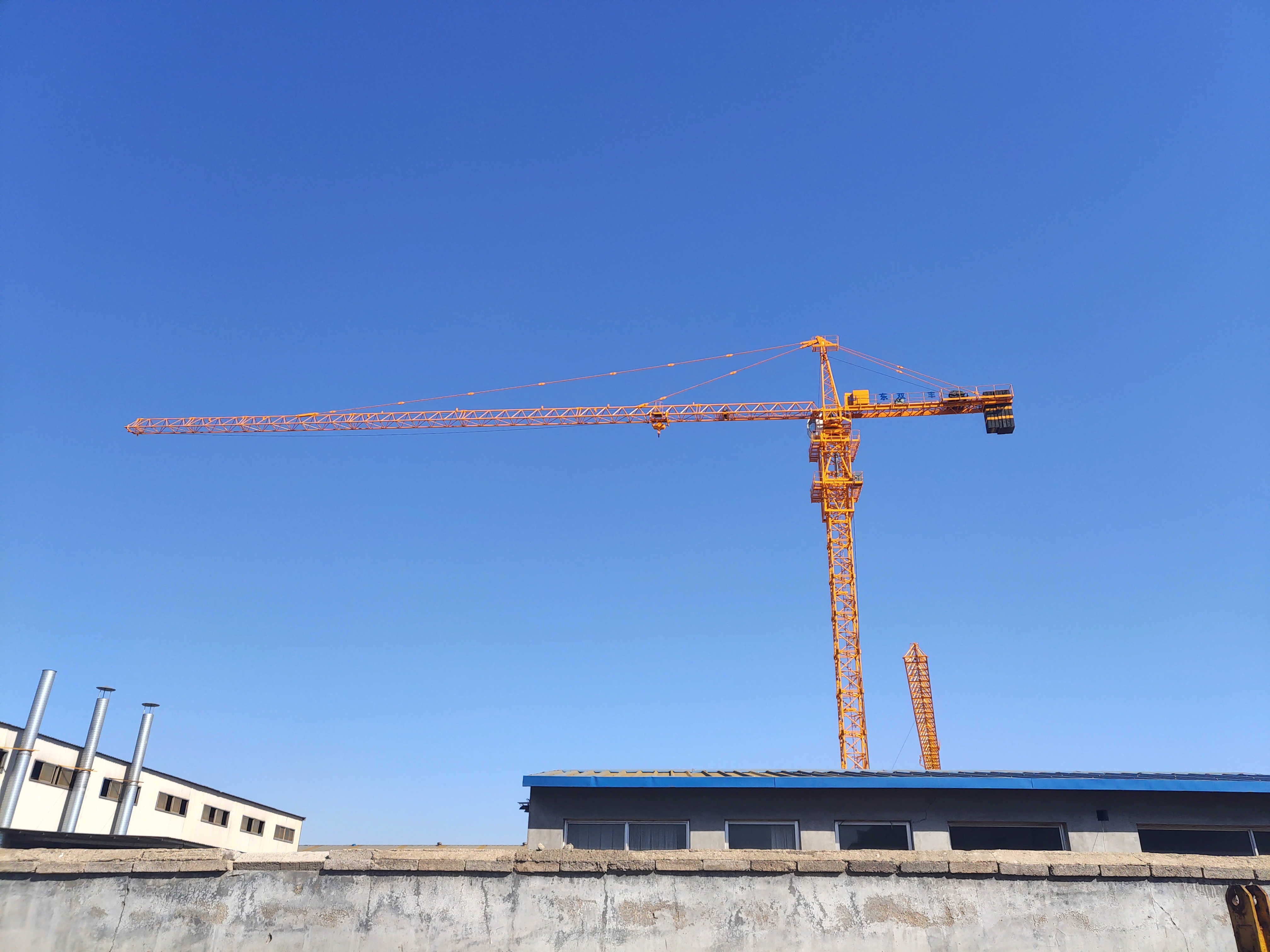

該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t;額定起重力矩為400kN·m;最大起重力矩為440kN·m。
1、 概述
QTZ40(4808)塔式起重機是山東雙豐重工機械有限公司充分利用成組技術、組合設計技術及有限元分析技術,以“塔式起重機微機設計平臺”為工具,設計的起重運輸機械。
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t;額定起重力矩為400kN·m;最大起重力矩為440kN·m。
該機特點:
(1)最大工作幅度47米,增加了塔機的工作空間。
(2)整機外形美觀大方。
(3)工作方式多,使用范圍廣。有基礎固定、外墻附著兩種工作方式,適用于各種不同的施工對象;獨立起升高度30米,附著高度二倍率120米、四倍率60米。
(4)工作速度高,調速性能好,工作平穩,效率高。
起升機構采用三速電機和單速比減速器,能實現重載低速、輕載高速,最大速度可達65.14m/min。
小車變幅機構牽引小車在水平臂上變幅,具有良好的安裝就位性能。
回轉機構采用行星齒輪減速器,配置液力偶合器,承載能力高,啟動平穩,工作可靠,具備抗風就位功能。
(5)吊臂采用剛性雙拉桿懸掛,剛性好、自重輕、斷面小、風阻小、受力均勻、外形美觀。
(6)各種安全裝置齊全,可保證工作安全可靠。
(7)司機室獨立側置,視野良好,給操作者創(chuàng )造了良好的工作環境。
(8)使用方便維修簡單。
該機自重(不含配重、基礎及附著裝置)19.4t,總裝機容量25.7kW,廣泛適用于高層飯店、居民住宅、工業建筑等大型建筑工程,是廣大中小建筑企業理想的建筑施工機械。
2、 起重技術性能
2.1 技術性能參數表(表一)
表一 技術性能表
項 目 | 單 位 | 倍 率 | |||||||
α=2 | α=4 | ||||||||
額定起重力矩 | kN.m | 400 | |||||||
最大起重量 | t | 2 | 4 | ||||||
工作幅度 | m | 3 ~ 47 | |||||||
最大幅度起重量 | t | 0.8 | |||||||
最大起重量幅度 | m | 20.97 | 11 | ||||||
起升高度 | 獨立式 | m | 30 | ||||||
附著式 | 120 | 60 | |||||||
整 機 外 形 尺 寸 | 基 礎 | m | 4.6×4.6 | ||||||
整機高度 | 獨立式 | 38.36 | |||||||
附著式 | 128.56 | ||||||||
起重臂端頭至回轉中心 | 48 | ||||||||
平衡臂尾部至回轉中心 | 11.425 | ||||||||
整機自重 | 獨立式(無配重) | t | 20.828 | ||||||
附著式(無配重) | t | 43.65 | |||||||
配 重 | t | 7.9 | |||||||
其 它 | 電機總功率 | kW | 25.7 | ||||||
最大安裝高度工作風級 | 級 | ≤4 | |||||||
允許工作溫度 | 0C | -20~+40 | |||||||
