該機為水平臂架、小車變幅、上回轉液壓頂升式起重機,最大起重量為5t.
1、 概述

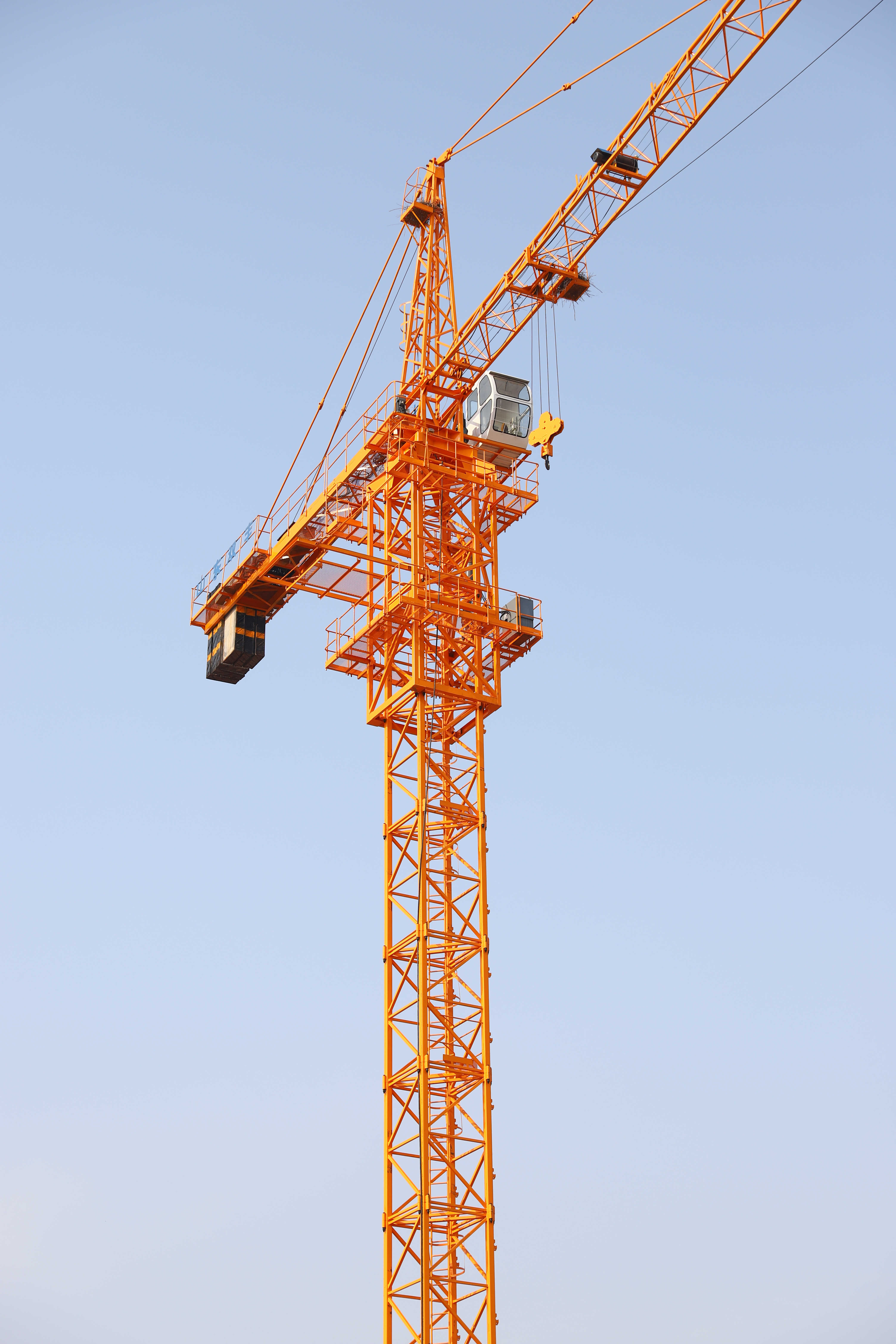

QTZ63(5013)塔式起重機是充分利用成組技術、組合設計技術及有限元分析技術,以“塔式起重機微機設計平臺”為工具,設計的國內起重運輸機械。
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為5t;
該機特點:
(1)最大工作幅度50米,增加了塔機的工作空間。
(2)整機外形美觀大方。
(3)工作方式多,使用范圍廣。有基礎固定、外墻附著兩種工作方式,適用于各種不同的施工對象;獨立起升高度40米,附著高度二倍率119米、四倍率60米。
(4)工作速度高,調速性能好,工作平穩,效率高。
起升機構采用三速電機和單速比減速器,能實現重載低速、輕載高速,最大速度可達75m/min。
小車變幅機構牽引小車在水平臂上變幅,具有良好的安裝就位性能。
回轉機構采用繞線電機配以行星齒輪減速器、液力偶合器,承載能力高,啟動平穩,工作可靠,具備抗風就位功能。
(5)吊臂采用剛性雙拉桿懸掛,剛性好、自重輕、斷面小、風阻小、受力均勻、外形美觀。
(6)各種安全裝置齊全,可保證工作安全可靠。
(7)司機室獨立側置,視野良好,給操作者創(chuàng )造了良好的工作環境。
(8)使用方便維修簡單。
該機廣泛適用于高層飯店、居民住宅、工業建筑等中型建筑工程,是廣大中小建筑企業理想的建筑施工機械。
2、 起重技術性能

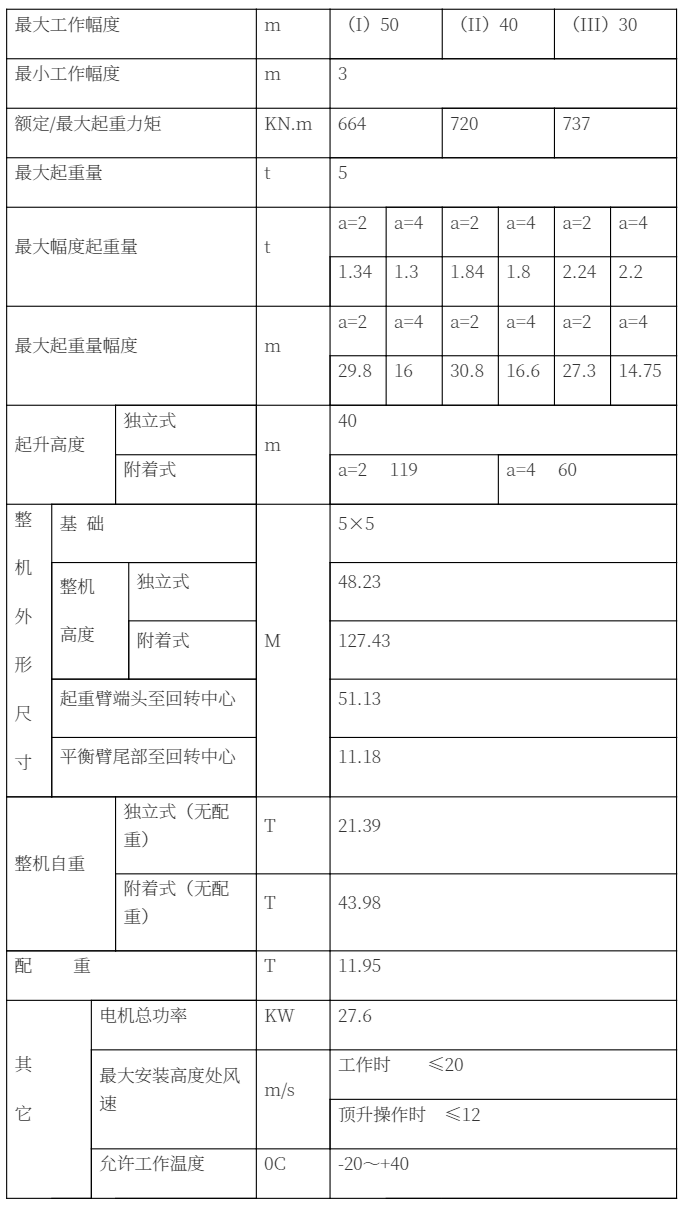

(1) 技術性能參數表(表一)
表一 技術性能表
